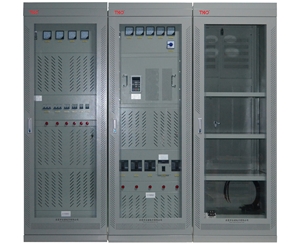

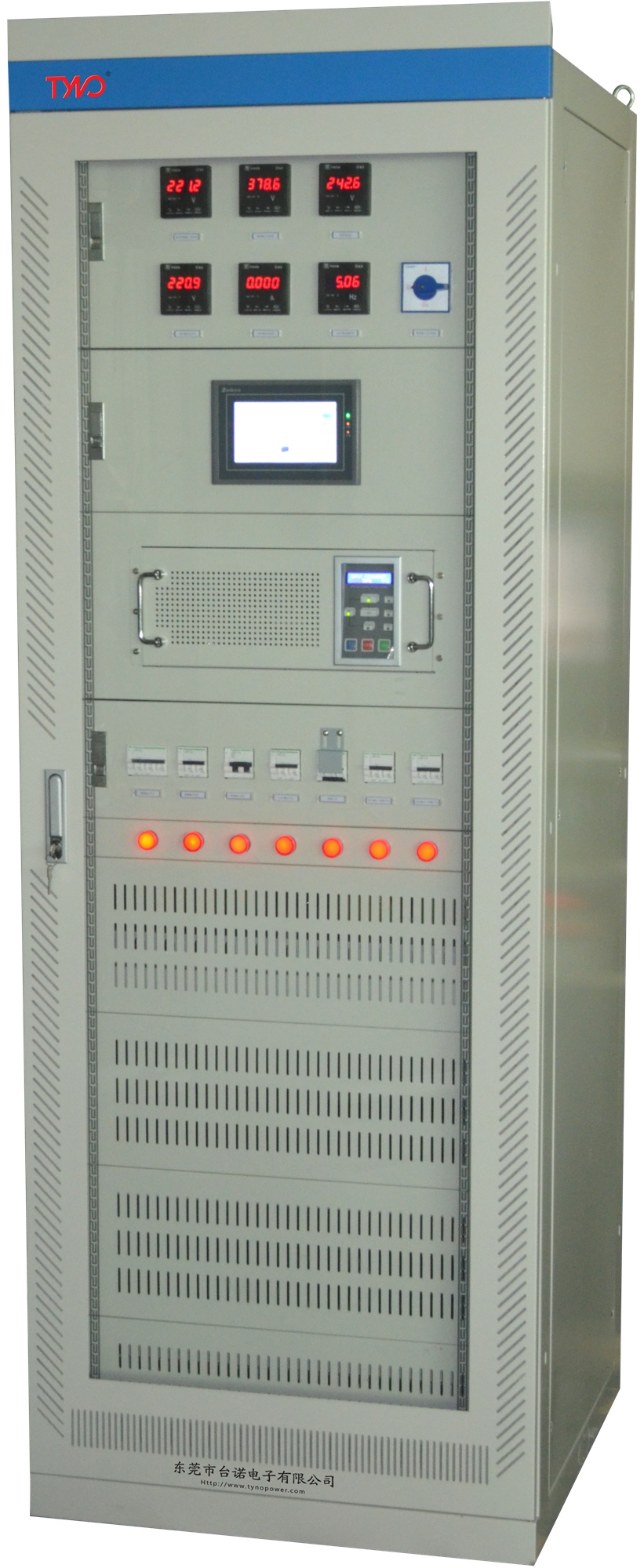

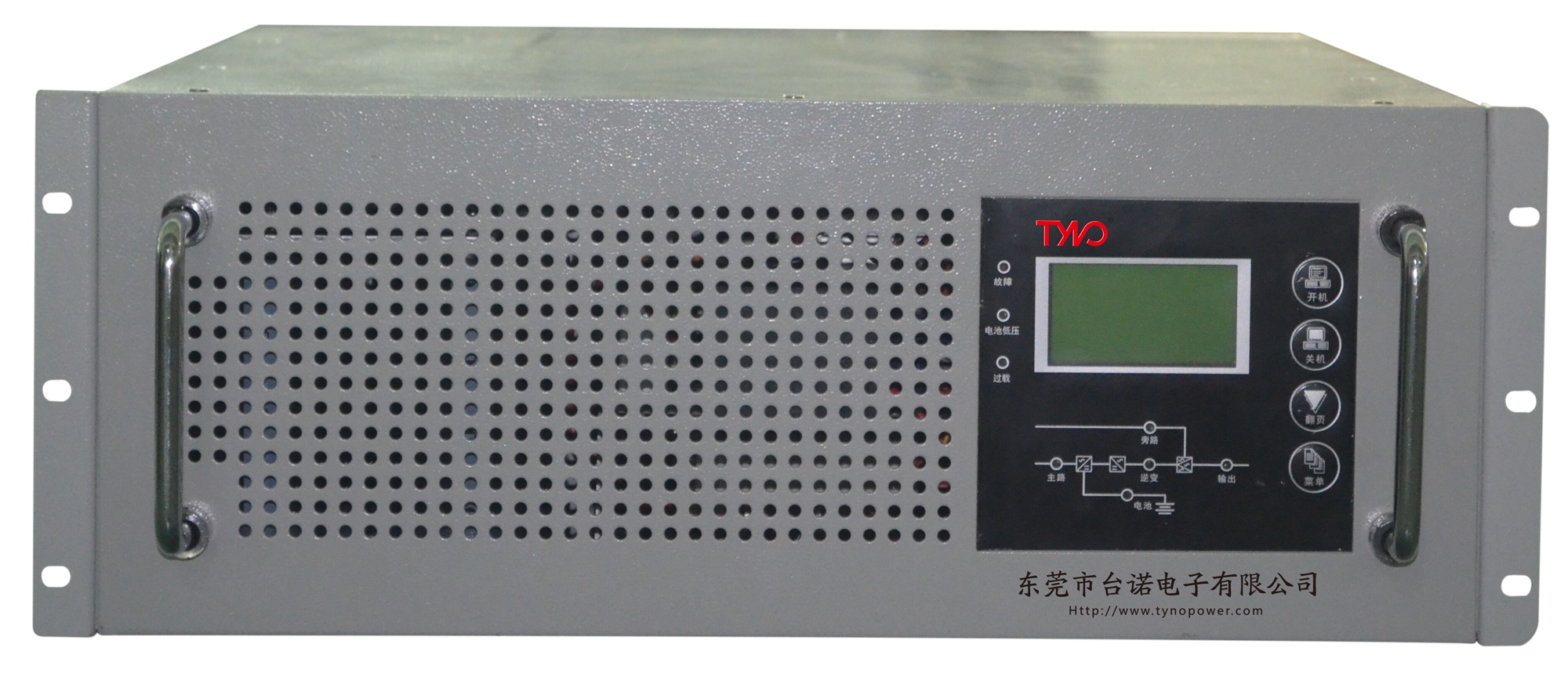

TT系列電力專用不間斷電源產品介紹
TT系列電力專用UPS、TB旁路穩壓柜、TX系列饋線柜是針對中國電力的發展需求，專為發電廠、變電站、配電所設計的電源產品，具有雙變換在線式、零轉換功能。主要用于電力遠動、RTU、電力載波、電力監控等。市電正常時，單相220V（或三相380V）經過隔離、整流濾波后通過逆變器給負載供電；若交流電網輸入異常或斷電時，則由電力系統后備的直流屏經逆止二極管逆變供電，當直流屏欠壓或斷電時，靜態開關切換到旁路供電；市電恢復正常時，自動切換到市電逆變供電。若逆變器過載或故障時，轉為旁路供電，同時發出警告信號。
1.應用領域:
廣泛應用于發電廠、變電站、配電所等。
2.性能特點:
整流器
單相/三相交流市電通過匹配隔離變壓器送至整流器的輸入，當市電電壓在±25%范圍波動，負載在100%的范圍內變化時，整流器輸出直流電壓穩定在±5%內。
逆變器
采用SPWM技術，通過IGBT模塊逆變器把直流電壓變換為標準的正弦波交流電壓，就可以最大程度地降低失真，減小濾波器的體積，確保在負載變化時取得極好的動態特性。
直流屏
在市電欠壓或故障時，與直流端相聯的直流屏就會自動毫不間斷地供電，直流屏放電時會給出信號；在接近終止放電電壓時，系統將給出警示信號，如果放電至極限電壓，系統就會轉入備電運行。
市電/備電
在使用雙路交流（市電為主電，另外一組為備電）的機型時，市電異常或故障時，轉為備用電源供電。兩路交流輸入都故障時，才轉為直流屏供電。
靜態開關
靜態開關可不間斷地實現旁路與逆變的切換功能，切換可以自動完成，也可以通過手動完成。
智能監控
通過RS232/RS485、電量變送信號將UPS的工作狀態和數據實時地傳輸?shù)紻CS系統，實現智能監控。
3.原理框圖:
4.技術參數:
|
型號 |
TTD1-30KS |
TTS6-120K |
TTM6-120K |
||||||
|
型 號 分 類 |
1-30KVA |
6-120KVA |
6-120KVA |
||||||
|
交 流 輸 入 |
|||||||||
|
相 數 |
單相 |
三相 |
三相 |
||||||
|
電 壓 |
單相AC220V±25% |
三相AC380V±25% |
三相AC380V±25% |
||||||
|
頻 率 |
50HZ±5%,60HZ±5% |
||||||||
|
頻率跟蹤速率 |
≦1Hz/S |
||||||||
|
交 流 輸 出 |
|||||||||
|
標稱相電壓 |
單相AC220V±1% |
單相AC220V±1% |
三相AC380V±1% |
||||||
|
標稱頻率 |
50Hz / 60Hz ± 0.05 (電池供電) |
||||||||
|
輸出功率因數 |
≥ 0.8 |
||||||||
|
輸出波形 |
正弦波 |
||||||||
|
總諧波失真 |
線性負載<2%，非線性負載<3% |
||||||||
|
過載能力 |
過載125%10min，過載150%1min，負載正常后自動恢復 |
||||||||
|
峰值因數 |
3:1 |
||||||||
|
市電斷電轉換時間 |
0ms |
||||||||
|
逆變/旁路轉換時間 |
≤1ms |
||||||||
|
直 流 輸 入 |
|||||||||
|
直流電壓(電池) |
DC110/220V |
||||||||
|
直 流 范 圍 |
DC93-137V/184-275V |
||||||||
|
警 告 裝 置 |
|
||||||||
|
市電斷電 |
蜂鳴器每隔4秒鳴叫1次 |
||||||||
|
市電異常 |
蜂鳴器每隔4秒鳴叫1次，市電模式指示燈閃爍 |
||||||||
|
電池將耗盡 |
蜂鳴器每隔1秒鳴叫1次，電池模式指示燈閃爍，電池低壓燈亮 |
||||||||
|
過 載 |
過載指示燈常亮，蜂鳴器長鳴 |
||||||||
|
UPS異常 |
故障指示燈常亮，蜂鳴器長鳴 |
||||||||
|
內部保護裝置 |
|||||||||
|
直流電壓(電池) |
電池低壓自動關機，市電恢復自動重啟，小型斷路器保護 |
||||||||
|
過 載 |
超載(120—150%) 60秒后自動轉至旁路供電，負載正常后恢復 |
||||||||
|
過溫度 |
UPS內部溫度＞85℃自動轉至旁路 |
||||||||
|
輸出短路 |
限流，自動關機，小型斷路器保護 |
||||||||
|
UPS異常 |
自動轉至旁路，負載由市電供電 |
||||||||
|
雜波濾波器 |
10~100KHz at 40dB; 100KHz~100MHz at 70dB |
||||||||
|
控制面板 LCD+LED |
|||||||||
|
LCD顯示屏或觸摸屏 |
顯示UPS運行狀態，輸入、輸出電壓；輸入、輸出頻率；電池電壓；輸出功率（%）；逆變器溫度 |
||||||||
|
電池低壓指示燈 |
電池電壓低時亮 |
||||||||
|
過載指示燈 |
過載時亮 |
||||||||
|
故障指示燈 |
故障時亮 |
||||||||
|
UPS狀態指示燈 |
市電模式；電池模式；逆變供電；旁路供電；UPS異常 |
||||||||
|
滿載效率 |
91% |
92% |
95% |
||||||
|
電腦通訊接口 |
RS232/RS485(遠程網絡監控選件) |
||||||||
|
運行溫度 |
-10℃ ～ 50 ℃ |
||||||||
|
相對溫度 |
30% ～ 90%（無凝結） |
||||||||
|
運行高度 |
< 2000 m （每增加100m下降1%，最高4000m） |
||||||||
|
噪音 |
48 - 55dB |
53 - 65dB |
55 - 65dB |
||||||
|
箱體顏色 |
灰白色7032/7035/黑色（可選） |
||||||||
|
尺寸（W x D x H）mm |
800 x 600 x 2260/800 x 800 x 2260 |
1000 x 800 x 2260/1200 x 800 x 2260 |
|||||||
|
主機重量 |
根據機器配置 |
||||||||
|
選 件 |
干接點/RS485/網絡適配器（SNMP）/諧波補償柜/輸入輸出配電柜/輸入輸出隔離柜 |
||||||||
